高压燃料流量计型号

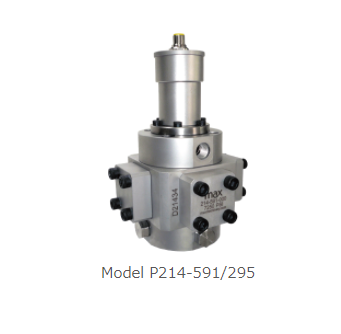

P001   P002   P214-591/295

概要

其他无与伦比的1000:1以上的燃料流量可调度器由于低压损失而使0.005～200cc/min（MODEL P001）、0.06～120L/hr（MODEL P002）、0.3～600L/hr（MODEL 214-591/295）的燃料流量高精度、高分辨率，快速响应，可以测量稳定性好的燃料瞬时流量和消费累计量。

用独特的霍尔元件检测被精密加工过的4个计量活塞的旋转，通过CPU和软件运算处理被高分辨率·高速响应脉冲输出，电压·电流模拟输出。

器

MAX公司的高精度流量计输出配备了以下脉冲输出功能，支持稳定流量测量、瞬态流量测量和定量吐出量控制。

1.高分辨率脉冲输出：可变更最适合流量显示及PLC/DAS数据处理的Factor（P/CC）。

快速响应（可根据控制系统规格进行响应1～250mSec任意设定），衰减泵固有的变动特性，将线性校正等功能装备在流量计变换器部，可实现稳定的高性能流量测量及控制。

变送器是为了提高流量测量的精度而开发的变送器。

本变送器内部配备有线性校正电路。这样就可以以读取值±0.2%以下的精度测量流量。另外，该转发器还采用了MAX公司独自开发的“Hall Effect传感器”和“高速运算微处理器”。由此追踪流量检测部内部磁铁的旋转位置，生成与流量正确成比例的频率。输出信号的高分辨率（1000PULSES/REV.），由于高速响应而输出稳定的脉冲信号，所以可以进行至今为止没有的正确流量测量。

是在需要在微小流量范围内稳定流量测量的应用程序的情况下，可以提供最好的数据。

读取值±0.2%以下（线性校正输出信号）

响应：1～250mSec

使用压力：52.5MPa

高精密加工技术和独特的Positive Displacement技术

1:1000以上宽流量测量范围和低压损失

高分辨率/高速响应的脉冲输出（1000PULSES/REV.）

固有的脉动衰减功能装备

利用独特的信号校正算法实现无噪声的漂亮频率信号

ANTI-DTHER BUFER功能（防止微量液体变动或振动引起的逆流输出）

选配规格，可对应各种测量条件（使用流量体温：215℃）

从低粘度到高粘度液体的测定0.5cps～1000cps以上

对流体的温度、粘度变化保持容许精度

SUS

用途

二轮、四轮4、飞机及海洋、通用发动机燃料流量测量

直喷喷射器、高压泵及调节器的燃料流量

从怠速到全节流运转的燃料流量测量

可用于测试板凳及车载

燃料：汽油、柴油、AdBlue/DEF:32.5%尿素水、煤油、飞机燃料及海洋燃料、酒精/乙醇、Bio燃料、山梨酸（溶胶/纤维素）、发动机油、ATF等

燃料系统功能部件及驱动系统功能部件的流量测量试验等
